真空断路器的概述

发布时间：

2020-07-15

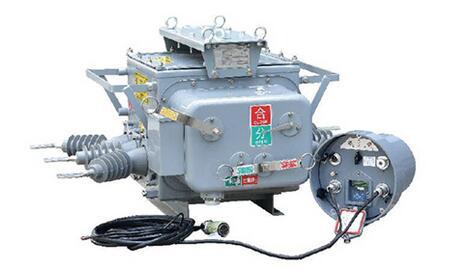

真空断路器因为其中的灭弧介质、灭弧后触头间隙的绝缘介质都是高真空才因此得名的。真空断路器的优势就是体积小、重量轻，同时还拥有灭弧不用检修的优点，非常适用于频繁操作，因此，在配电网中应用较为普及。真空断路器是3～10kV，50Hz三相交流系统中的户内配电装置，可配置在中置柜、双层柜以及固定柜中作为控制和保护高压电气设备用。还可供工矿企业、发电厂、变电站中作为电器设备的保护和控制之用，特别适用于要求无油化、少检修及频繁操作的使用场所。

真空断路器的结构主要有导电部分、真空灭弧室、绝缘部分、传动部分、框架和操动百机构等组成。真空灭弧室主要有动静触头、屏蔽罩、动静导电杆、波纹管及外壳等部件组成为一度个整体，不能拆装，损坏时应整个调换。真空断路器的工作原理是：当动、静触头在操作机构的作用下分闸时，触头间产生电弧，触头表面在高温下挥发出蒸汽，由于触头设计为特殊形状，在电流通过时产生一磁场，电弧在此磁场作用下沿触头表面切线方向快速运动，在金属圆筒（屏蔽罩）上凝结了部分金属蒸汽，电弧在自然过零时就熄灭了，触头间的介质强度又迅速恢复起来。真空断路器具有开断容量大、可靠性高、体积小、重量轻、不爆炸、低噪音、不污染环境、寿命长、能在整个寿命期内做到少维护和免维护等一系列优点,使其在世界范围得到了广泛的应用。
